Elkészült és már előjegyezhető egy kedvező árú, a magyar műhold jeleinek vételére alkalmas, a számítógéphez USB csatlakozó segítségével kapcsolható vevőberendezés.
A Masat-1 pályára állítása óta sokan kérdezték, hogy hogyan tudnák venni a műhold rádiójeleit. Erre szinte minden alkalommal azt válaszolták a fejlesztők, hogy nagyon egyszerű, egy megfelelő rádió és antenna szükséges hozzá, valamint egy PC, amelyen a Masat-1 vevőszoftver fut. A gond „csak” annyi, hogy az ilyen célra alkalmas vevőkészülékek nem túl olcsó berendezések (egy notebook árával vetekszenek). A budapesti Műegyetemen, a Masat-1 felbocsátásának 1 éves évfordulóját ünneplő születésnapi rendezvényen bejelentették, hogy készül egy kis költségű, USB-portos Masat-1 vevő. Több hetes fejlesztést és tesztelést követően elkészült az első olyan változat, ami az érdeklődőknek kiadható. A kliens szoftverben is több módosítást hajtottak végre, illetve az új vevő hardver kezelésére is felkészítették.

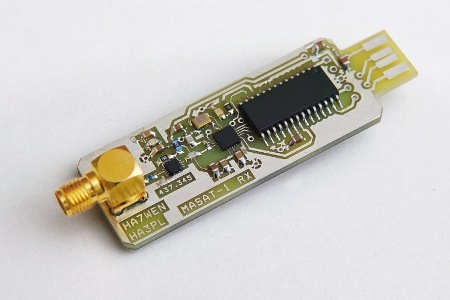

Az antennáról jövő RF jelet egy kiszajú előerősítőn keresztül az FSK vevő IC bemenetére vezetik (amely hasonló a műholdban található FSK IC-hez), melynek referencia órajelét egy hőmérséklet-kompenzált kvarc oszcillátor biztosítja (a megfelelő frekvenciastabilitás érdekében). Az FSK vevő IC-t és a hőmérséklet-kompenzált kvarc oszcillátort a vevőkészülék esetében a Silicon Laboratories Hungary Kft. biztosítja. Az FSK vevő IC-ből digitális formában érkeznek a vett bitsorozatok a mikrovezérlőbe, amely egy soros port–USB átalakítón keresztül csatlakozik a számítógéphez.
A vételi sávszélesség 2 kHz körüli, azonban a pálya menti mozgásból, és ebből adódóan a földi állomáshoz viszonyított látóirányú műholdsebesség miatt ±15 kHz körüli a Doppler-csúszás mértéke. Emiatt a vevőszoftver folyamatosan korrigálja a vevőkészülék pillanatnyi vételi frekvenciáját az éppen aktuális pályaelemeknek megfelelően (TLE) – tehát a vevőkészülék hangolása automatikus. A vevőszoftver ezen kívül egy adatfájlt is készít, amely tartalmazza az aktuális földrajzi helyhez tartozóan az áthaladás idejére vonatkozóan az azimut és elevációs szög értékeket (hogy merre kell nézni az antennával), valamint a Doppler-csúszás mértékét (hogy hogyan kellene hangolni a rádiót, ha ez nem lenne automatikus) – ez többek között a középiskolások részére lehet hasznos, amikor csillagászatról, űrmechanikáról illetve hullámtanban Doppler-hatásról van szó.

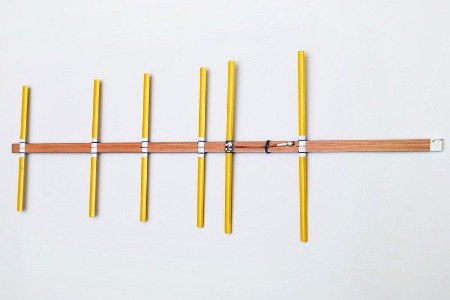

A vevőkészülék érzékenységét tekintve jobb, mint egy – a műhold vételére alkalmas – rádióamatőr készülék, hiszen kifejezetten a Masat műholdak vételére fejlesztették ki. (Vagyis nem csak a Masat-1, hanem a későbbi Masatok vételére is alkalmas lesz szoftverfrissítést követően.) Az antenna tekintetében – hiszen valamivel venni is kell a műholdat – pont a kifejezetten jó érzékenység ad lehetőséget arra, hogy egy egyszerű mérőszalagból készített antennával is venni tudjuk a Masat-1-et. (Azért mérőszalag, mert ez kb. 300 Ft-os áron barkácsboltban megvehető, és egy egyszerű olló segítségével az antenna elemei méretre vághatók, és még „mérőszalag sem kell hozzá”, hiszen a skála adott.)
(Képek: cubesat.bme.hu)
Hogyan lehet ilyen vevőkészülékhez hozzájutni? A Masat vevőhardverre előregisztrációs lehetőséget biztosítanak. Kétféle csomagban tervezik elérhetővé tenni: önállóan összeszerelendő (KIT) formájában és előre összeállított, bemért és azonnal használatra kész változatban. Az első esetben minden, ami az összeépítéshez szükséges, megtalálható lesz a csomagban (PCB, passzív és aktív alkatrészek, IC-k, előre programozott mikrovezérlő, stb.). Ezt csak azoknak ajánlják, akik otthon meg tudják oldani a felületszerelt alkatrészek forrasztását (QFN, SOIC tokok), illetve rendelkeznek olyan rádiós ismeretekkel, amikkel a gyártási szórásból adódó kisebb hangolásokat el tudják végezni. A második változatot mindenkinek ajánlják, mivel minden kiadott hardvert tesztelnek és kifogástalan állapotban adják át. Ennek megfelelően a két esetben a várható ár is eltérő lesz, mivel az összeszerelés, bemérés, postaköltség hozzáadódnak az alkatrészköltséghez. A készre szerelt változat tervezett ára kb. 20 ezer Ft + ÁFA, amihez adódik még a postaköltség.
További részletek a Masat-1 honlapján, ahol egy igényfelmérő űrlapot is kitölthetnek azok, akik érdeklődnek a vevő iránt. A kitöltés nem jár vásárlási kötelezettséggel!
